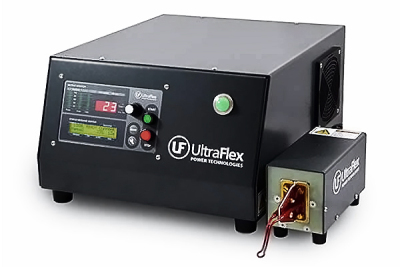

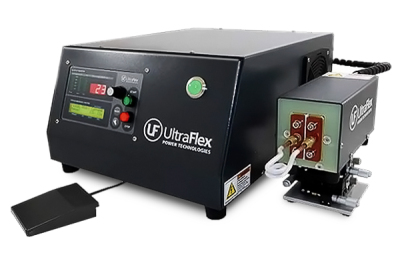

UltraHeat SB (0.7-1.2 MHz 3kW)

Sistema di riscaldamento a induzione ad alta frequenza , da 700 kHz a 1.2 MHz per saldatura e brasatura di piccoli particolari e componenti, come  connettori per schede elettroniche , terminali di cavi RF, ecc.

Il sistema UltraHeat SB utilizza la più recente tecnologia di conversione di frequenza con controllo digitale di fase adattativo che permette di ottenere il massimo rendimento in una ampia gamma di frequenze .


Massimo rendimento ad alta frequenza

Sistema di riscaldamento a induzione ad alta frequenza , da 700 kHz a 1.2 MHz per saldatura e brasatura di piccoli particolari e componenti, come  connettori per schede elettroniche , terminali di cavi RF, ecc.

Il sistema UltraHeat SB utilizza la più recente tecnologia di conversione di frequenza con controllo digitale di fase adattativo che permette di ottenere il massimo rendimento in una ampia gamma di frequenze .

La struttura è robusta e modulare; facile da utilizzare e da mantenere. E' dotata di dispositivi di sicurezza e funzioni di diagnostica avanzate.

Il generatore utilizza una stazione remota compatta e facile da posizionare anche in spazi ridotti.

In opzione può disporre di software di collegamento a PC , tramite porta seriale seriale.




Vantaggi del sistema Serie SB:

  • maggiore efficienza energetica rispetto ai generatori di vecchia tecnologia

  • Alto grado di controllabilità del processo

  • Alta ripetibilità dei cicli di lavorazione

  • basse necessità di manutenzione del sistema

  • maggiore produttività complessiva

  • riscaldamento rapido, preciso e senza fiamme libere


Scopri maggiori dettagli:

Caratteristiche




Video

Scopri alcuni esempi applicativi di processi che usano il sistema Ultraflex SB ad alta frequenza 1.2 MHz



Saldobrasatura a stagno di un filo su un connettore



 Saldobrasatura a stagno di un filo coassiale su un lamierino di acciaio inossidabile


Brasatura forte di un ancoretta da pesca a triplo gancio


Specifiche tecniche

Modelli generatore RF

  SBT-3/1200
Potenza nominale di uscita 3.0 kW
Frequenza di lavoro 700-1200 kHz
Tensione rete alimentazione
(monofase, 50/60Hz)
230V ±10%
Peso 15 kg
Dimensioni WxDxH (cm 35.9 x 42.2 x 22.2
 Raffreddamento richiesto acqua (da fornire)
Stazioni remote compatibili HSB-3

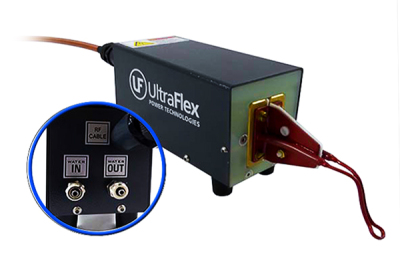

Modelli stazione remota

  HSB-3
Lunghezza cavi tra generatore e Stazione remota
Std / Max  (cm)
 152/610
Peso 5 kg
Dimensioni WxDxH (cm) 8.7 X 24.5 X 11.3
Raffreddamento richiesto (integrato con il generatore RF) acqua
Temperatura Ingresso acqua (Max) 35°C




Caratteristiche

Caratteristiche Principali:

  • Generatore di frequenza in grado di erogare tutta la potenza nominale nella gamma di frequenza 700-1200 kHz.

  • Regolazione dell'uscita per tensione, potenza, o corrente.

  • Limiti impostabili per valori di Corrente, Tensione di uscita, Potenza

  • Generatore compatto raffreddato ad acqua

  • Controllo da parte dell'operatore selezionabile tra automatico, remoto o  locale

  • 5 programmi con profili di riscaldo impostabili a 10 passi programmabili

  • Regolazione della potenza da 10 a 100% , con incremento dell'1%

  • Trasformatore di uscita isolato per accoppiamento del carico con una ampia possibilità di accoppiamento al variare del carico, degli induttori, dei materiali

 Caratteristiche Opzionali:

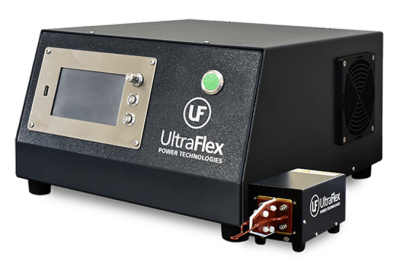

  • Pannello di controllo a colori 5” Color LCD touch screen

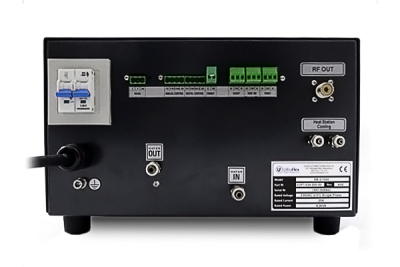

  • Scheda di interfaccia digitale per I/O  e Start/Stop da remoto

  • Ingresso remoto per controllo potenza : 0-10V or 4-20mA

  • Interfaccia RS232/485 per collegamento a computer remoto  per monitoraggio, controllo e diagnostica

  • Controllo e monitoraggio della temperatura tramite termoregolatore interno con sonda di tipo K

  • Ingresso per segnale di temperatura IR

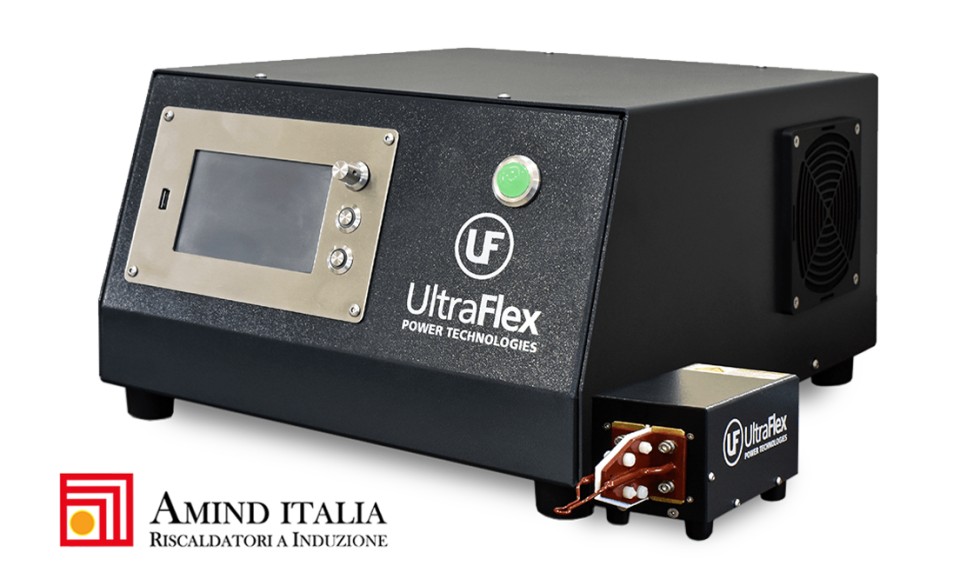

UltraHeat SB - 3 kW

Potenza Massima: 3.0 kW
Frequenza di lavoro: 700/1200 kHz
Alimentazione: Trifase, 230V, 50/60Hz
Raffreddamento: acqua

Vedi tutte le specifiche

Vedi video
Scarica .pdf
Richiedi info
