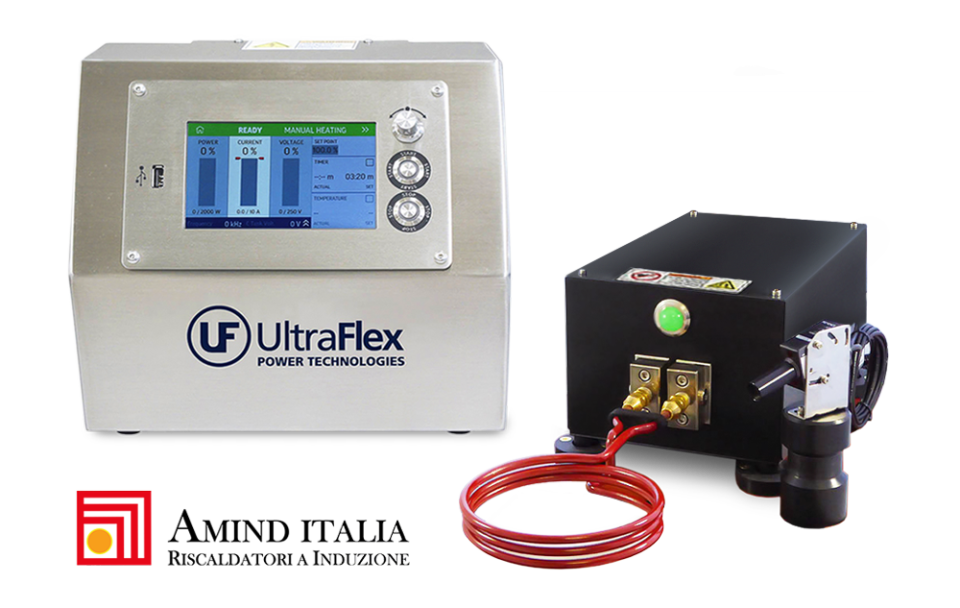

UltraHeat S (30-400 kHz 2-5 kW)

I sistemi di riscaldamento Ultraflex UltraHeat Serie S sono la soluzione ideale per processi di trattamento termico di piccoli componenti, saldobrasatura, calettamento a caldo, sigillatura, asciugatura, polimerizzazione e molte altre applicazioni.

UltraHeat è adatto al riscaldamento di parti di diverse forme e materiali garantendo un processo rapido, efficiente, preciso, ripetibile, controllabile, pulito ed ecologico.


Generatori a induzione da 2 e da 5 kW compatti, versatili e affidabili

I sistemi di riscaldamento utilizzano la più recente tecnologia di conversione di frequenza con controllo digitale di fase adattativo che permette di ottenere il massimo rendimento in una ampia gamma di frequenze e possono utilizzare una stazione remota raffreddata ad acqua o semplicemente raffreddata in aria.

La potenza è controllabile tramite il pratico pannello di controllo oppure in remoto servendosi di un segnale di ingresso.

Il ciclo di riscaldamento è facilmente controllabile tramite profili di riscaldo preimpostabili dall'utente con parametri personalizzabili




Vantaggi dei sistemi UltraHeat Serie S

• Compatto, può essere inserito anche in piccoli spazi

• Robusta costruzione in metallo

• Facile da installare, configurare e fare manutenzione

• Permette un'ampia possibilità di accoppiamento del carico (si adatta a materiali e masse molto varie)

• Capacità e frequenza del circuito risonante configurabile in base alle necessità

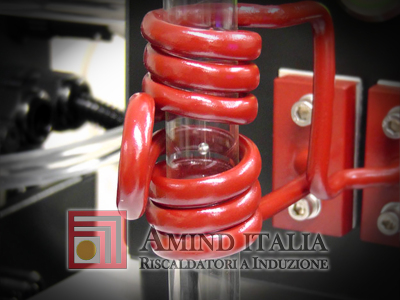

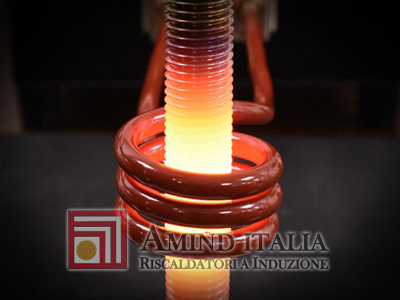

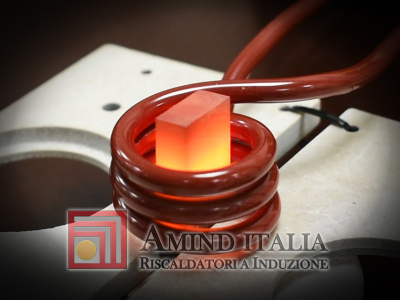

Le più compatte e versatili apparecchiature per il riscaldo a induzione con potenze da 2 o 5 kW e frequenze da 30 a 400 kHz permettono di effettuare un riscaldamento preciso, controllato e ripetibile. I generatori a induzione UltraHeat Serie S sono particolarmente indicati per un riscaldo superficiale o di piccoli componenti:

Brasatura connettori elettrici, asciugatura di vernici e rivestimenti,  polimerizzazione adesivi, giunzione plastica/metallo, formatura a caldo, fusione di metalli preziosi, attività di ricerca e molte altre applicazioni.

Scopri maggiori dettagli:

Caratteristiche e modelli

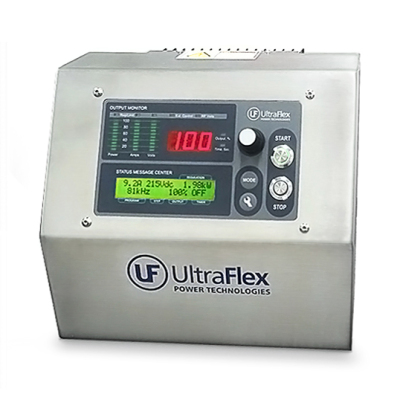

UltraHeat S - 2 kW

Modelli Generatore RF

  SM-2/200 SH-2/350 SMT-2/200 SHT-2/400
Potenza nominale di uscita 2.0kW @ 230VAC 2.0kW @ 230VAC 2.0kW @ 230VAC 2.0kW @ 230VAC
Frequenza di lavoro 30-200 kHz 100-350 kHz 30-200 kHz 100-400 kHz
Tensione rete alimentazione  (monfase, 50/60Hz) 230 V ±10% 230 V ±10% 230 V ±10% 230 V ±10%
Generatore compatto raffreddato ad aria
Sistema auto-adattabile a carichi e materiali diversi
Pannello di controllo Standard Standard 5” LCD Touch 5” LCD Touch
Programmi preimpostati dall'utente  5 5 10 10
Interfaccia I/O per controllo analogico e digitale  OPZ. OPZ.
Termoregolatore integrato con ingresso termocoppia tipo K
Monitoraggio consumo energetico del ciclo di riscaldo
Interfaccia Seriale: RS-232 or RS-485 OPZ. OPZ.
Data logging OPZ. OPZ.
Peso (kg) 5 5 5
Dimensioni WxDxH (cm) 25 x 21.5 x 23.5 25 x 21.5 x 23.5 25 x 21.5 x 23.5 25 x 21.5 x 23.5
Stazioni remote compatibili HS-4W HS-4W HS-4W HS-4W

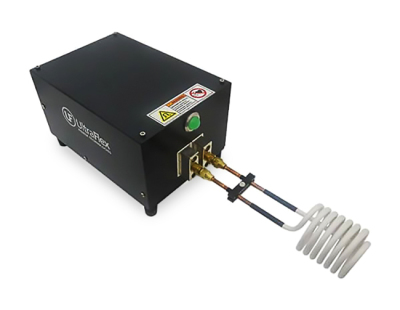

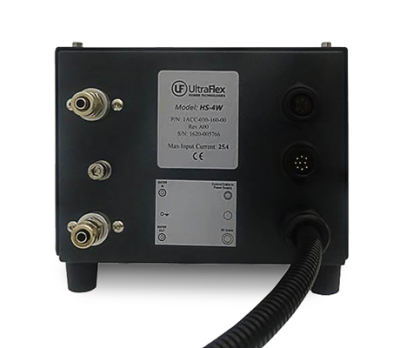

Modelli stazione remota

  HS-4W
Lunghezza cavi tra generatore e Stazione remota
Std / Max  (cm)
 183 / 914
Dimensioni WxDxH (cm) 18 x 23.6 x 16.5
Peso (kg)
Raffreddamento richiesto  acqua (da fornire)
Min. flusso acqua di raffreddamento (litri al minuto) 2.0
Temperatura Ingresso acqua (°C max) 35°




Caratteristiche e Modelli

Caratteristiche principali:

  • Erogazione controllabile a scelta per Potenza, Tensione o Corrente

  • E' possibile impostare limiti per l'erogazione di Corrente, Tensione DC, Tensione di uscita, Potenza, Corrente e Frequenza

  • Utilizzabile con stazione remota compatta, raffreddata ad aria con ventilatore integrato a controllo automatico

  • E' possiible controllare il generatore in modo locale, remoto o con profili preimpostati dall'utente

  • Molti profili di riscaldo preimpostabili dall'utente con parametri personalizzabili

  • Erogazione della potenza massima all'interno della banda di frequenza ammessa (vedi specifiche)

  • Trasformatore di uscita multiprese per un accoppiamento ottimale per adattarsi a induttori e carichi di ogni genere

  • Controllo preciso della potenza erogata: da 1% a 100% con incrementi dell' 1%

Caratteristiche avanzate opzionali:

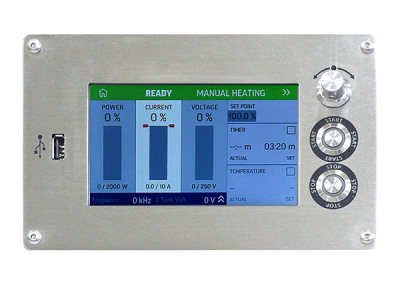

  • Pannello di controllo avanzato LCD a colori "touch-screen" da 5"

  • Interfaccia digitale remota per I/O  – controllo remoto di Start/Stop

  • Controllo remoto della Potenza attraverso ingresso: 0-10V or 4-20mA

  • Monitoraggio e controllo della temperatura attraverso termocoppia tipo K

  • Termoregolatore con ingressi standard per sensore IR (pirometro)

  • Interfaccia digitale seriale : RS-232 o RS-485

  • Controllo remoto per accesso dati e diagnostica sistema

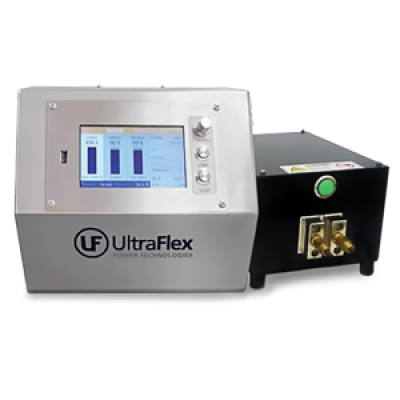

UltraHeat S - 2 kW

Potenza Massima: 2.0 kW
Frequenza di lavoro: 30/400 kHz
Alimentazione: monofase, 230V, 50/60Hz
Raffreddamento: aria/acqua

Vedi tutte le specifiche

Vedi video
Scarica .pdf
Richiedi info

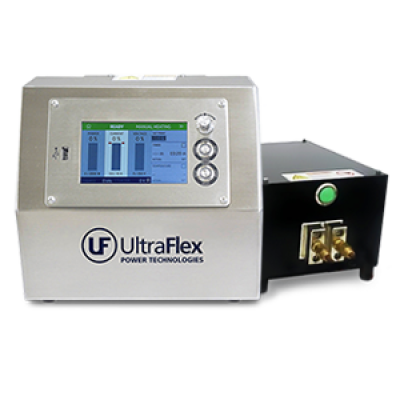

UltraHeat S - 5 kW

Potenza Massima: 5.0 kW
Frequenza di lavoro: 30/200 kHz
Alimentazione: monofase, 230V, 50/60Hz
Raffreddamento: aria/acqua

Vedi tutte le specifiche

Vedi video
Scarica .pdf
Richiedi info
UltraHeat S Air - 2kW

Potenza Massima: 2.0 kW
Frequenza di lavoro: 30/100 kHz
Alimentazione: monofase, 230V, 50/60Hz
Raffreddamento: aria

Vedi tutte le specifiche

Vedi video
Scarica .pdf
Richiedi info
UltraHeat S Air - 4kW

Potenza Massima: 4.0 kW
Frequenza di lavoro: 30/100 kHz
Alimentazione: monofase, 230V, 50/60Hz
Raffreddamento: aria

Vedi tutte le specifiche

Vedi video
Scarica .pdf
Richiedi info

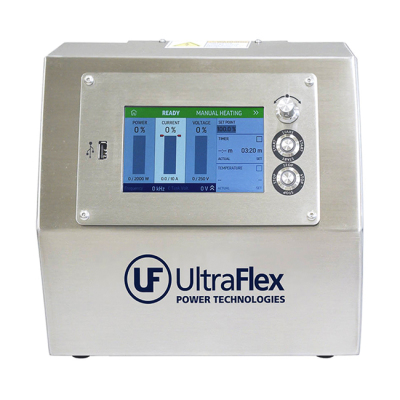

UltraHeat S - 5 kW

Modelli Generatore RF

  SM-5/200 SMT-5/200
Potenza nominale di uscita 5.0kW @ 230VAC 5.0kW @ 230VAC
Frequenza di lavoro 30-200 kHz 30-200 kHz
Tensione rete alimentazione  (monfase, 50/60Hz) 230V ±10% 230V ±10%
Generatore compatto raffreddato ad aria
Sistema auto-adattabile a carichi e materiali diversi
Pannello di controllo Standard 5” LCD Touch
Programmi preimpostati dall'utente  5 10
Interfaccia I/O per controllo analogico e digitale  OPZ.
Termoregolatore integrato con ingresso termocoppia tipo K
Monitoraggio consumo energetico del ciclo di riscaldo
Interfaccia Seriale: RS-232 or RS-485 OPZ.
Data logging OPZ.
Peso (kg) 12.5 12.5
Dimensioni WxDxH (cm) 36.5 x 27 x 32.6 36.5 x 27 x 32.6
Stazioni remote compatibili HS-4W HS-4W



Modelli stazione remota

  HS-4W
Lunghezza cavi tra generatore e Stazione remota
Std / Max  (cm)
 183 / 914
Dimensioni WxDxH (cm) 18 x 23.6 x 16.5
Peso (kg)
Raffreddamento richiesto  acqua (da fornire)
Min. flusso acqua di raffreddamento (litri al minuto) 2.0
Temperatura Ingresso acqua (°C max) 35°

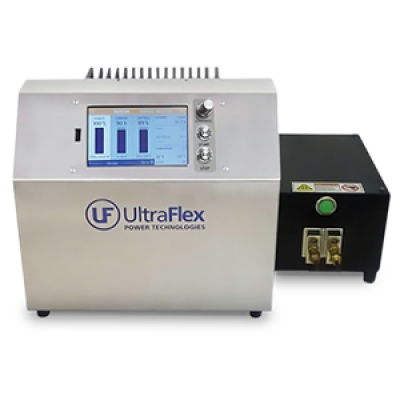

UltraHeat S Air

Modello leggero e compatto da 2 o 4kW con frequenza di lavoro 30-100kHz.

Completamente raffreddato ad aria è la soluzione ideale per applicazioni di riscaldo a basse temperature (<260°C) e per cicli di lavoro non continuativi.



Modelli Generatore RF

  SM-2A SM-5A SMT-2A SMT-5A
Potenza nominale di uscita 2.0kW @ 230VAC 4.0kW @ 230VAC 2.0kW @ 230VAC 4.0kW @ 230VAC
Frequenza di lavoro 30-100 kHz 30-100 kHz 30-100 kHz 30-100 kHz
Tensione rete alimentazione  (monfase, 50/60Hz) 230 V ±10% 230 V ±10% 230 V ±10% 230 V ±10%
Generatore compatto raffreddato ad aria
Sistema auto-adattabile a carichi e materiali diversi
Pannello di controllo Standard Standard 5” LCD Touch 5” LCD Touch
Programmi preimpostati dall'utente  5 5 10 10
Interfaccia I/O per controllo analogico e digitale  OPZ. OPZ.
Termoregolatore integrato con ingresso termocoppia tipo K
Monitoraggio consumo energetico del ciclo di riscaldo
Interfaccia Seriale: RS-232 or RS-485 OPZ. OPZ.
Data logging OPZ. OPZ.
Peso (kg) 5 5 12.5
Dimensioni WxDxH (cm) 25 x 21.5 x 23.5 25 x 21.5 x 23.5 25 x 21.5 x 23.5 36.5 x 27 x 32.6
Stazioni remote compatibili HS-4AN HS-4AN HS-4AN HS-4AN



Modelli stazione remota

  HS-4AN
Lunghezza cavi tra generatore e Stazione remota
Std / Max  (cm)
 183 / 914
Dimensioni WxDxH (cm) 18.5 x 36.1 x 18
Peso (kg) 6
Raffreddamento aria




Video

Scopri i numerosi campi applicativi dei riscaldatori a induzione Ultraflex

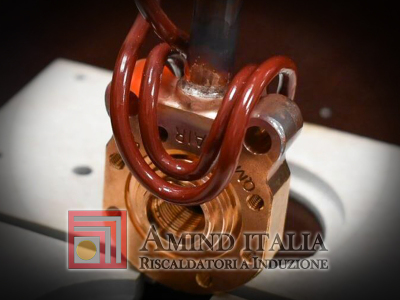

 Brasatura di un tubo di rame su un raccordo di ottone



 Brasatura di un tubo di alluminio su un raccordo di alluminio







 Brasatura dolce di un tubo in acciaio inossidabile su un raccordo idraulico in ottone

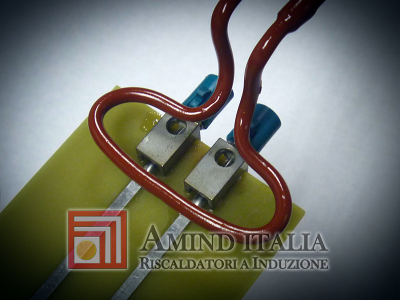

 Saldobrasatura di contatti elettrici con lega di stagno





 Brasatura forte di un terminale di acciaio inox su una base di acciaio inox
