Brochure sistemi Ultraflex Smart Power (EN)

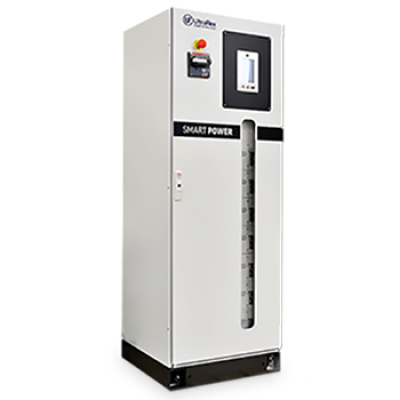

I generatori Ultraflex Smart Power™ sono disponibili con potenze da 50 a 400 kW e possono essere riconfigurati sul campo, grazie alla loro struttura modulare
Possono eseguire ogni tipo di trattamento termico a bassa o alta frequenza grazie e due famiglie di prodotti: da 6kHz a 60kHz e da 40kHz a 200kHz
Finalmente sarà possibile eliminare i rischi di fermo macchina, grazie alla possibilità di installare un modulo di potenza ridondante (N+1) che potrà sostituirsi immediatamente ad un modulo fuori servizio
I moduli di potenza utilizzano la più recente tecnologia dei transistor SiC (semiconduttori a Carburo di Silicio) che, grazie ai nuovi sistemi di controllo digitali Ultraflex , possono garantire prestazioni ottimali e la massima efficienza in tuta la gamma di frequenze
I sistemi sono dotati di nuove cassette di adattamento (Heat Station) di nuova concezione e estrema flessibilità , grazie ai trasformatori di adattamento del carico a molti rapporti e banchi di condensatori ad ampia configurabilità

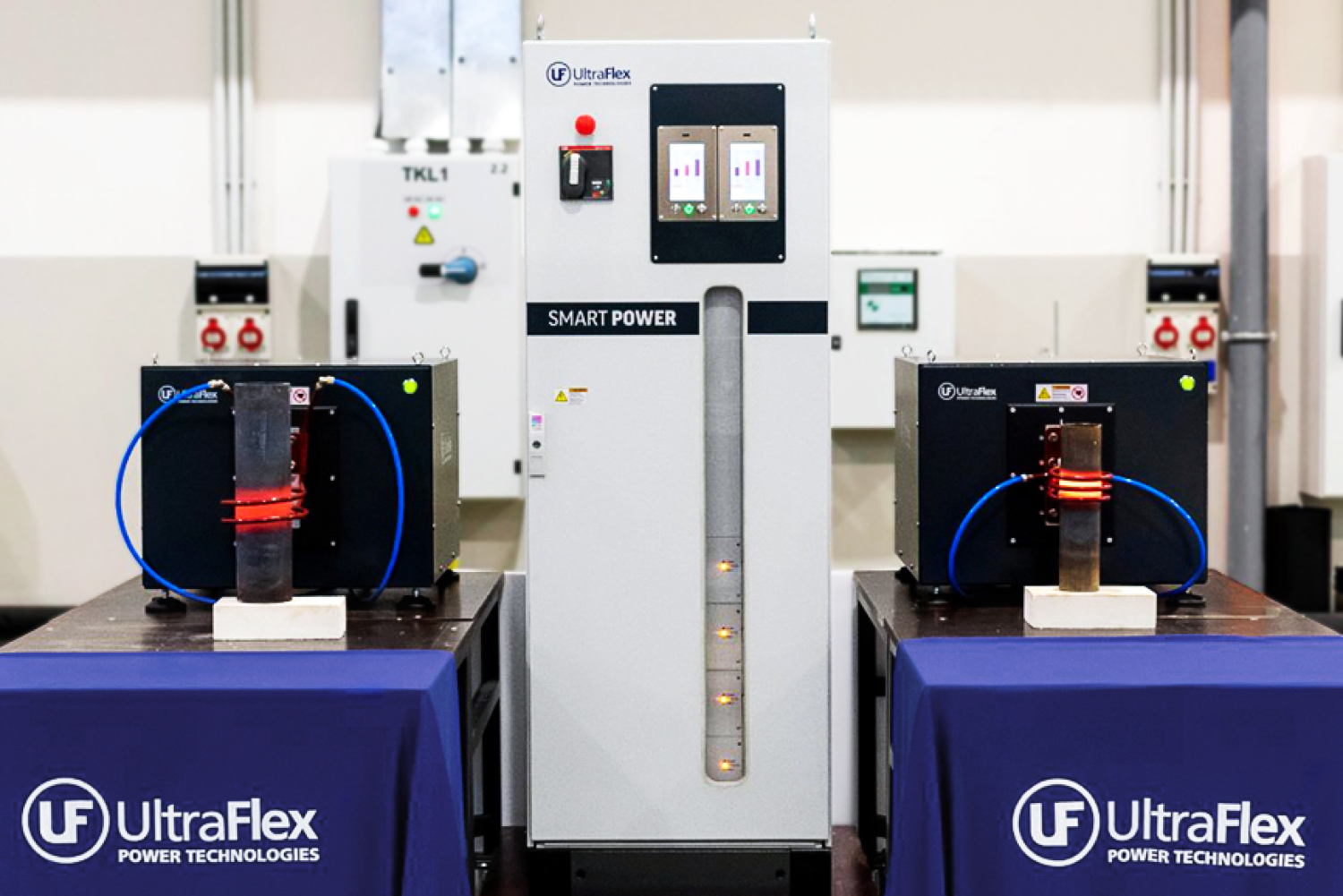

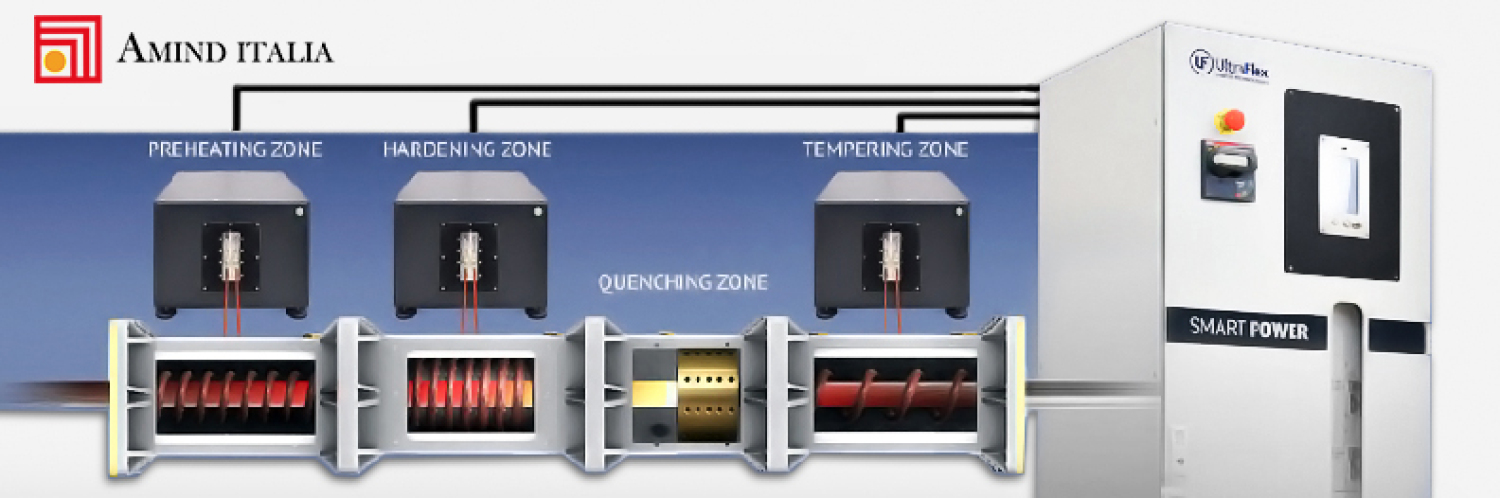

I generatori Ultraflex Smart Power™ possono essere configurati con una unica uscita o con più uscite RF controllate in modo indipendente da un unico generatore. In base alle necessità applicative quindi si potranno collegare anche più “Heat Station” remote, distanti parecchi metri dal generatore
I nuovi sistemi Ultraflex Smart Power™ sono costruiti in modo robusto e affidabile e dispongono di funzioni di ottimizzazione del funzionamento, sicurezza e diagnostica integrate
Industria 4.0: I generatori Ultraflex Smart Power™ sono compatibili per la transizione dei processi di gestione della produzione secondo i principi dell' Industria 4.0
Alta efficienza energetica
Controllo preciso della potenza erogata da 0 a 100°%
Erogazione controllabile a scelta per tensione, potenza, corrente
Parametri controllati: corrente, tensione DC, tensione di uscita, potenza, frequenza
E' possibile controllare il generatore in automatico, da remoto o da pannello locale
Ricerca automatica della frequenza e modulazione automatica del carico
Funzione di risposta dinamica e avvio rapido per cicli di lavoro molto brevi
Trasformatore di accoppiamento multipresa per adattarsi a un ampia scelta di induttori e carichi diversi

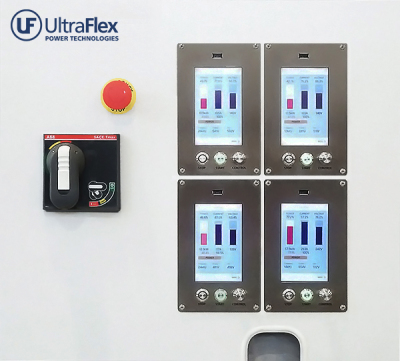

Pannello di controllo 12” LCD touch-screen a colori
Interfaccia software per utente di livello avanzato e di facile utilizzo
Possibilità di controllo automatico del processo tramite profili e programmi di riscaldo preimpostabili
Monitoraggio accurato del consumo di energia ciclo dopo ciclo
Funzioni interne di monitoraggio e controllo della temperatura
Registrazione dei parametri di funzionamento e del processo
Collegamento con segnale 0-10V o 4-20mA per controllo e regolazione output
Collegamento per operazioni di start/stop da remoto (pulsantiera , pedale, ecc.)
Collegamento Ethernet e porta USB per diagnostica e aggiornamento firmware
Collegamento seriale RS232/485 (MODBUS) per controllo remoto e monitoraggio da PC/PLC

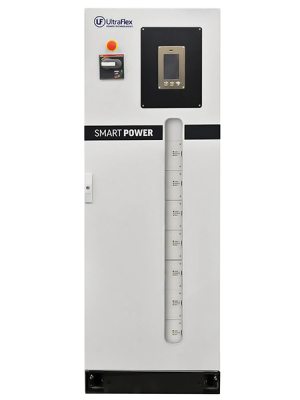

Smart Power USP-C-100 Configurazione: unità singola con un terminale RF Potenza Massima: da 50 fino a 200 kW Vedi tutte le specifiche |
Vedi
video
Scarica .pdf Richiedi info |
|
Smart Power USP-C-200 Configurazione: unità singola con due terminali RF Potenza Massima: da 50 fino a 200 kW Vedi tutte le specifiche |
Vedi
video
Scarica .pdf Richiedi info |
|

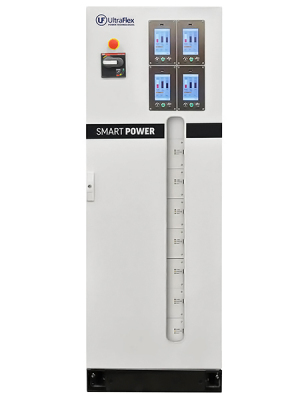

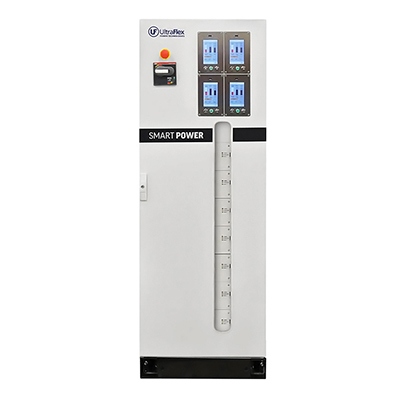

Smart Power USP-C-400 Configurazione: unità singola con quattro terminali RF Potenza Massima: da 50 fino a 200 kW Vedi tutte le specifiche |
Vedi
video
Scarica .pdf Richiedi info |
|

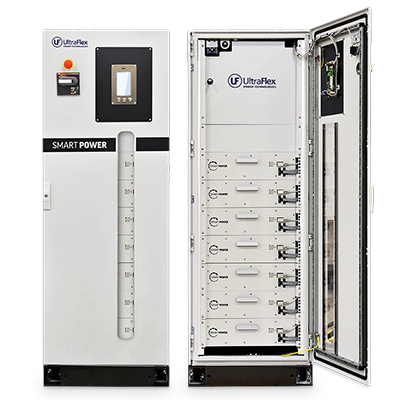

Smart Power USP-CD-100 Configurazione: unità doppia con un terminale RF Potenza Massima: da 250 fino a 400 kW Vedi tutte le specifiche |
Vedi
video
Scarica .pdf Richiedi info |
USP-C-100 | USP-C-200 | USP-C-400 | USP-CD-100 | |||||
Descrizione | Uscita singola Cabina Std |
Uscita doppia Cabina Std |
Uscita quadrupla Cabina Std |
Uscita singola Cabina Doppia |
||||
Unità modulari di Potenza | 2 – 8 | 2 – 8 | 2 – 8 | 10-16 | ||||
Uscite RF | 1 | 2 | 4 | 1 | ||||
Tipo Amplificatore di Potenza | MF 25 / 60 |
WF 25 / 200 |
MF 25 / 60 |
WF 25 / 200 |
MF 25 / 60 |
WF 25 / 200 |
MF 25 / 60 |
WF 25 / 200 |
Intervallo di Frequenze | 6-60 kHz | 40-200 kHz | 6-60 kHz | 40-200 kHz | 6-60 kHz | 40-200 kHz | 6 – 60 kHz | 40 – 200 kHz |
Potenza di uscita Utile | da 50 a 200 kW (da 2 a 8 moduli da 25 kW) |
da 50 a 200 kW (da 2 a 8 moduli da 25 kW) |
da 50 a 200 kW (da 2 a 8 moduli da 25 kW) |
da 250 a 400 kW (da 10 a 16 moduli da 25 kW) |
||||
Rete Alimentazione Trifase (VAC) |
380 / 480 ±10%(50/60Hz) | 380 / 480 ±10%(50/60Hz) | 380 / 480 ±10%(50/60Hz) | 380 / 480 ±10%(50/60Hz) | ||||
Dimensioni (LxPxH) |
600 x 720 x 1820 mm | 600 x 720 x 1820 mm | 600 x 720 x 1820 mm | 1200 x 720 x 1820 mm | ||||
Peso | 180kg – 300kg | 180kg – 300kg | 180kg – 300kg | 480kg – 600kg |
HSP-50 M | HSP-100 M | HSP-200 M | HSP-100 W | HSP-200 W | |
Llivello di Potenza di uscita | 40 kW – 50 kW | 50 kW–100 kW | 100 kW–200 kW | 50 kW–100 kW | 100 kW–200 kW |
Intervallo di Frequenze | 6 – 60 kHz | 6 – 60 kHz | 6 – 60 kHz | 40 – 200 kHz | 40 – 200 kHz |
Dimensioni (LxPxH) |
668 x 375 x 485 mm | 668 x 375 x 485 mm | 572 x 674 x 485 mm | 38.2 x 623 x 485 mm | 572 x 674 x 485 mm |
Peso | 80 kg | 90 kg | 98 kg | 90 kg | 98 kg |

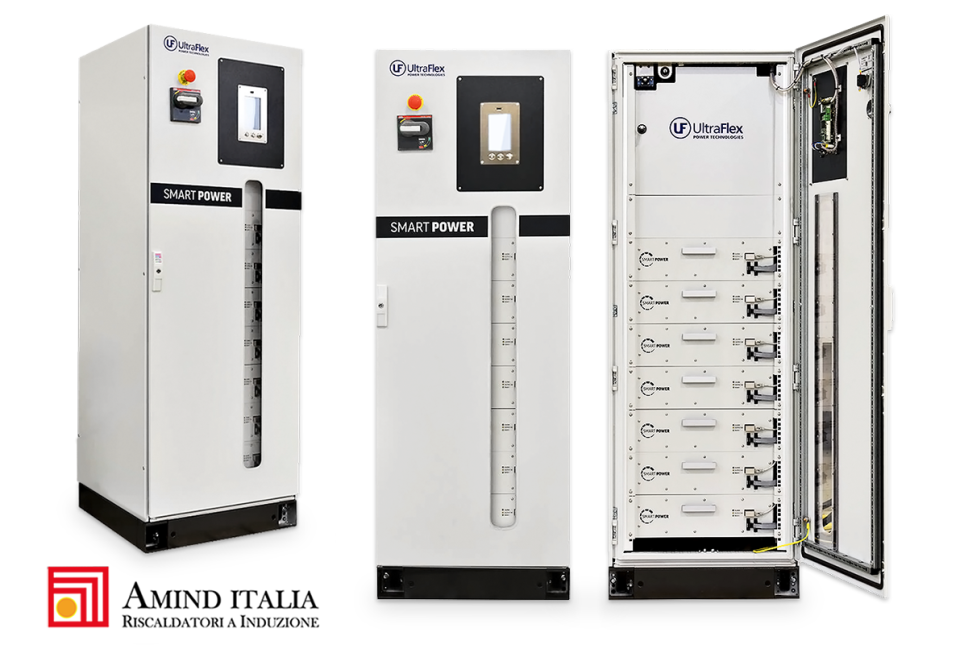

Con l'introduzione della tecnologia modulare brevettata SmartPower™, i sistemi di induzione possono essere facilmente riconfigurati o aggiornati. Ciò consente di ridurre i costi iniziali e offre la possibilità di aggiornare il sistema in caso di sviluppo delle esigenze di produzione.
I generatori sono progettati per contenere un numero variabile di moduli di potenza RF.
Ciascun modulo RF è installato nello stesso armadio ma è collegato direttamente alla rete elettrica, il che lo rende il generatore RF indipendente. Ogni modulo può erogare fino a 25 kW di potenza in uscita e funzionare in modo autonomo e/o in combinazione con altri.
È possibile configurare fino a 16 moduli insieme e quindi raggiungere livelli di potenza fino a 400 kW.
Un'altra caratteristica unica è che questi moduli RF possono essere raggruppati a piacimento per fornire alimentazione fino a un massimo di quattro induttori indipendenti. Inoltre, ogni uscita può essere configurata per funzionare in una diversa banda di frequenza.
Sono disponibili diverse bande di frequenza: 2-20 kHz, 6-60 kHz, 40-200 kHz e 150-400 kHz.
Questa caratteristica è particolarmente vantaggiosa per chi si occupa di trattamenti termici e deve lavorare con materiali di grande varietà di dimensioni, ricercando profondità di tempra diverse e/o particolari parametri di trattamento termico.
La tecnologia modulare consente di eseguire la modifica di aumento della potenza disponibile, dirattamente sul luogo dell'installazione. Il cliente può quindi acquistare un sistema e aggiornarlo successivamente nel caso in cui il volume di produzione aumenti o se dovesse avere la necessità di aumentare la potenza applicata alla propria linea di produzione.
La struttura modulare di questi sistemi permette anche tempi di fermo macchina quasi nulli in caso di guasti.
Ciò può essere ottenuto installando un modulo aggiuntivo di scorta, all'interno del quadro elettrico.
Il metodo di controllo brevettato "direct digital-step" inventato per questi sistemi modulari è stato reso possibile dall'utilizzo della più recente tecnologia di semiconduttori al carburo di silicio, transistor MOSFET (SiC) .
Inoltre, il funzionamento efficiente dei sistemi modulari richiede una capacità di raffreddamento inferiore, contribuendo ulteriormente all'efficienza e ridurre i costi complessivi del sistema a induzione.
