Scheda applicativa torna agli esempi applicativi

Saldatura a stagno di un filo coassiale


Obiettivo

Saldare a stagno il filo conduttore interno e la schermatura di un filo coassiale


Materiali

Filo coassiale pre-assemblato, lega di saldatura


Temperatura
250°C

Frequenza
272 kHz

Apparecchiature

Convertitore di frequenza a componenti solidi con 2 kW di potenza.
Stazione remota di riscaldo contenente 2 condensatori 0,33 μF.
Un induttore realizzato specificamente per questa applicazione.


Processo

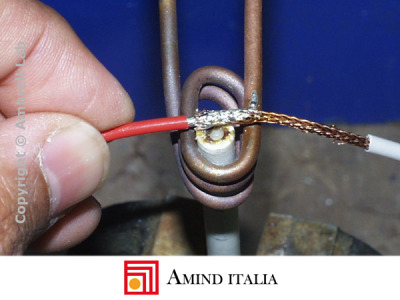

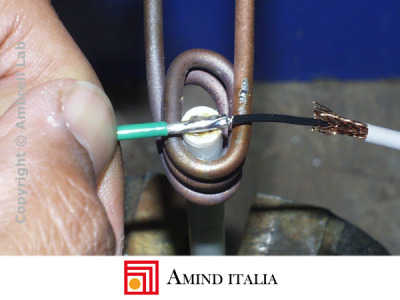

Vengono preparate la parti centrali dei cavi coassiali da saldare e posizionate sopra all'induttore. Viene data potenza fino a che non lo stagno non fonde unendo i due lembi. Si ripete poi lo stesso procedimento per la parte esterna del cavo. Il processo avvinene in 10 secondi.


Risultati

Il riscaldamento a induzione dona diversi vantaggi al processo:

? eliminazione del processo di crimpaggio

? la giunzione ottenuta è molto più robusta

? il processo produttivo avviene con rapidità
