Scheda applicativa torna agli esempi applicativi

Solidificazione adesivo epossidico per assemblaggio di diodo laser


Obiettivo

Riscaldare, alla temperatura di 121 °C, la struttura di un modulo diodo laser per la solidificazione dell’adesivo usato per l’assemblaggio.


Materiali

Diodo laser e corpo in alluminio, anello di adesivo epossidico, termocoppia


Temperatura
121 °C (250 °F)

Frequenza
350 kHz

Apparecchiature

Convertitore di frequenza a componenti solidi con 1 kW di potenza.
Un induttore a 4 spire, realizzato specificamente per questa applicazione.


Processo

L’induttore è stato costruito in modo da consentire di inserire anche un eventuale rivestimento protettivo tra induttore e la struttura di alluminio. E’ stata attaccata una termocoppia alla struttura per definire la corretta curva tempo/temperatura.

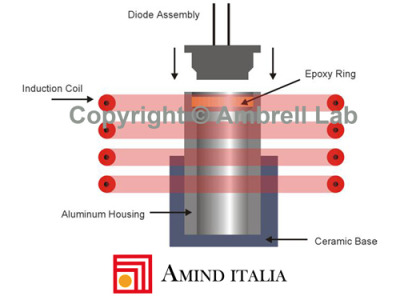

L’illustrazione mostra schematicamente il processo di solidificazione dell’adesivo per l’assemblaggio del modulo diodo laser.
L’induttore è costruito specificamente per questa applicazione ed è di tipo a solenoide a 4 spire.
Il componente diodo, viene inserito nel corpo in alluminio, precedentemente ricoperto di adesivo. Il riscaldo della struttura permette l’indurimento dell’adesivo e l’assemblaggio definitivo del diodo.
Per il corretto posizionamento del corpo in alluminio, è prevista una basetta ceramica di supporto.


Risultati

Risultati ottimali sono stati raggiunti con un ciclo di riscaldo di 5 secondi (2,5 sec di riscaldamento iniziale e 2,5 sec. di mantenimento della temperatura). La struttura di alluminio si riscalda correttamente e permette l’asciugatura dell’anello di adesivo, realizzando l’assemblaggio con il componente diodo.
La qualità dell’assemblaggio soddisfa a pieno le esigenze del cliente, la soluzione ad induzione permette inoltre la ripetibilità e l’automazione di tale processo.
