Scheda applicativa torna agli esempi applicativi

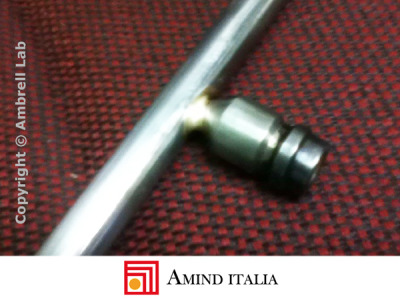

Brasatura di tubo e raccordo in acciaio


Obiettivo

Riscaldare tubi e raccordi di acciaio a 760°C per un processo di brasatura, sostituire un forno già esistente.


Settore

Produzione componenti idraulici


Materiali

? Tubi di acciaio
? Raccordi di acciaio
? Lega di apporto a bare di rame
? Antiossidante


Temperatura
760°C

Frequenza
150 kHz

Apparecchiature

Sistema di riscaldamento a induzione (10kW di potenza, frequenza 150-400 kHz) equipaggiato con una workhead contenente 2 condensatori da 1,0 µF.

Un induttore a solenoide a due spire progettato appositamente per questa applicazione.


Processo

I componenti vengono preassemblati posizionando anelli di lega preformati nell'area da brasare, vengono poi rivestiti con l'antiossidante e posizionati all'interno dell'induttore.
Con una potenza di 10kW è stato possibile effettuare una brasatura in 35 secondi. Per ridurre ulteriormente i tempi di produzione si consiglia un equipaggiamento con un induttore a quattro posizioni di riscaldamento in modo da ottenere una brasatura ogni 9 secondi.


Risultati

Il riscaldamento a induzione ha portato numerosi vantaggi:

? Precisione: precedentemente veniva usato un forno che, riscaldando interamente i componenti, portava a una ricottura indesiderata del materiale. Grazie al riscaldamento a induzione è possibile riscaldare solo dove necessario.
? Velocità: l'induzione riscalda i componenti molto velocemente, riducendo notevolmente i tempi ciclo.
Viene inoltre consigliato un equipaggiamento in grado di produrre un pezzo ogni 9 secondi
? Efficienza: tutta l'energia viene trasferita nel pezzo, evitando sprechi energetici e riducendo i costi di produzione
