Scheda applicativa torna agli esempi applicativi

Brasatura di contatti elettrici


Obiettivo

Riscaldare un blocco di rame e una spazzola in metallo duro per un processo di brasatura.


Settore

elettrmeccanica


Materiali
Blocco di rame (56x66x28mm). Blocco di metallo duro. Pasta flussante. Lega di brasatura

Temperatura
870C

Frequenza
80 kHz

Apparecchiature

Riscaldatori a induzione Ambrell EkoHeat con 15 kW di potenza equipaggiato con una workhead contenente 3 condensatori da 1,5 µF per una capacità totale di 4,5 µF.

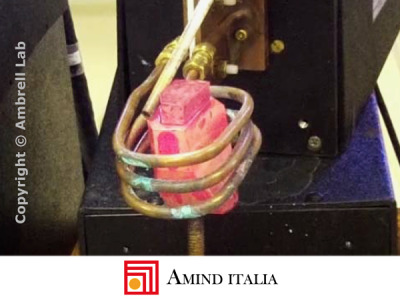

Un induttore a solenoide sviluppato appositamente per questa applicazione.


Processo

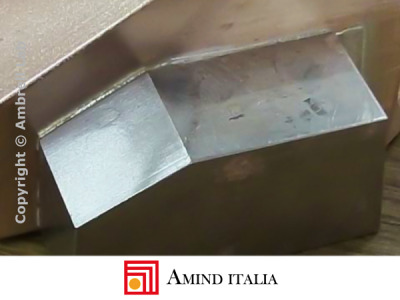

I due componenti da brasare vengono ricoperti con la pasta flussante. Per una corretta brasatura delle due parti si usa una lamiera sottile di lega brasante che viene posizionata tra il blocco di rame e quello in metallo duro. Viene data potenza per raggiungere la temperatura di fusione della lega.
La configurazione dell'induttore prevede di fornire la maggior parte dell'energia al blocco di rame perche disperde il calore con maggiore facilità. Il processo di brasatura viene completato in 4 minuti.
Successivamente il pezzo viene pulito in un bagno di acido.


Risultati

Il riscaldamento a induzione ha portato numerosi vantaggi al processo:

● velocità: il processo avviene in tempi brevi rispettio all'uso di un cannello

● efficienza: tutta l'energia viene trasferita nella zona da brasare, evitando sprechi energetici

● precisione: il calore viene concentrato nell'area soggetta a brasatura

● sicurezza: nessuna fiamma libera
