Scheda applicativa torna agli esempi applicativi

Calettamento di un ingranaggio su un albero


Obiettivo

Riscaldare il foro di un ingranaggio in acciaio temprato per l'accoppiamento su di un albero.


Materiali
Ingranaggio di acciaio. Diametro esterno 63,5, diametro interno 19mm, spessore 16mm

Temperatura
200C

Frequenza
300 kHz

Apparecchiature

Riscaldatore a induzione Ambrell EasyHeat 0224 equipaggiato con una workhead contenente 2 condensatori da 0,66 µF per una capacità totale di 1,32 µF.

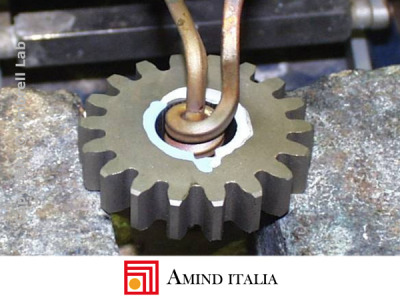

Un induttore a quattro spire progettato appositamente per il riscaldo dall'interno del foro


Processo

L'induttore viene usato per il riscaldo dall'interno. L'ingranaggio viene messo in posizione e riscaldato per 90 secondi fino al raggiungimento della temperatura necessaria ad espandere il foro e a superare l'interferenza. Al termine del riscaldo l'ingranaggio viene montato sull'albero e lasciato raffreddare.


Risultati

Il riscaldo a induzione permette numerosi vantaggi:

● nessun tempo di preriscaldo dell'impianto, il riscaldamento avviene solo su richiesta

● efficienza energetica, il calore si traferisce direttamente nel pezzo

● preciso controllo della temperatura e riscaldamento uniforme

● cicli produttivi molto rapidi
