Scheda applicativa torna agli esempi applicativi

Brasatura di una sonda per la lettura della temperatura


Obiettivo

Riscaldare un filo di acciaio e uno di platino per la brasatura di una sonda per la lettura della temperatura.


Settore

apparecchiature medicali


Materiali
Filo di platino elicoidale, filo di acciaio, pasta di brasatura

Temperatura
700C

Frequenza
307 kHz

Apparecchiature

Riscaldatore a induzione a componenti solidi Ambrell con 1,0 kW di potenza equipaggiato con una stazione remota di riscaldo contenente un condensatori da 1,2 µF.
Un induttore sviluppato specificamente per questa applicazione.
Pirometro ottico per la lettura della temperatura.
Sucettore in acciaio e fissato su un supporto di zirconio.


Processo

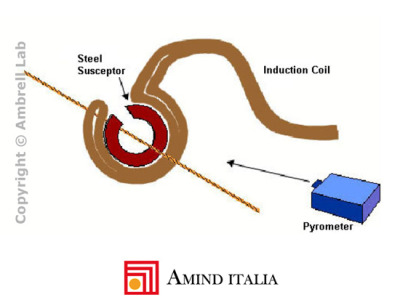

Viene usato un suscettore di acciaio sagomato a C e fissato su un supporto di zirconio per assicurare una distribuzione uniforme del calore e per facilitare il carico/scarico dei campioni.
La corrente RF riscalda il sucettore in 45 secondi fino al raggiungimento della temperatura di 925°C.
Il sucettore viene mantenuto in temperatura mentre si applicica la lega di brasatura in pasta su fili preassemblati e si procede al posizionamento all'intenro del suscettore. Una volta inseriti i fili all'intenro del suscettore, raggiungono in 3,5 secondi la temperatura di 700°C e lega fonde in modo uniforme e regolare.


Risultati

Il riscaldamento a induzione ha portato numerosi vantaggi al processo:

● giunti brasati di ottima qualità e privi di ossidazioni

● riscaldo: uniforme, preciso e controllabile

● capacità di riscaldo di piccole aree localizzate

● facile ripetibilità del processo
