Scheda applicativa torna agli esempi applicativi

Montaggio a caldo di una ruota dentata da 300 kg


Obiettivo

Riscaldare un ingranaggio da 300 kg, dilatare il componente per il calettamento su un albero in un tempo massimo di 50".


Settore

Costruzione e manutenzione di macchine


Materiali

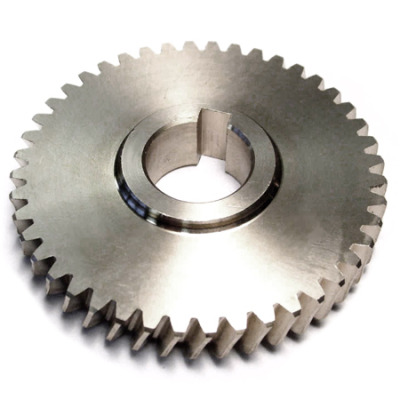

Ruota dentata (ID 210mm, OD 600mm, peso 300kg)

Temperatura
110C

Frequenza
50 Hz

Apparecchiature

Riscaldatore a induzione per cuscinetti Betex 50/60Hz 38ZFD con 12kVA di potenza dotato di gioghi standard.


Processo

L'ingranaggio viene inserito un posizione verticale nell'apposito alloggiamento del riscaldatore. Si accende il riscaldatore, al termine del riscaldamento un segnale acustico avvisa l'operatore che preleva il pezzo e lo inserisce in posizione nella sua sede. La dilatazione termica è sufficiente a superare l'interferenza tra albero e l'ingranaggio e ne permette l'accoppiamento meccanico.


Risultati

La ruota dentata raggiunge la temperatura di 110°C in 48'45''.

Il riscaldamento a induzione permette di riscaldare il componente in modo preciso, pulito, rapido e efficiente.
Inoltre una corretta procedura di montaggio previene i danni e allunga la vita del componente.
