Piantaggio a caldo

Detto anche calettamento a caldo è una tecnica molto diffusa nelle industrie e nelle officine meccaniche per operazioni di montaggio o smontaggio di componenti meccanici e organi di trasmissione. Questo metodo prevede l'utilizzo del calore e del fenomeno della dilatazione termica per superare l'interferenza dimensionale di due componenti e creare un accoppiamento meccanico estremamente robusto tra due parti.

Le applicazioni più comuni sono l'accoppiamento meccanico di cuscinetti/alberi o cuscinetti/alloggiamenti con determinati diametri interni/esterni che prevedano una certa interferenza. Quando le due parti sono alla stessa temperatura (temperatura ambiente) l'interferenza ne impedisce un corretto montaggio meccanico, se invece la parte in cui deve essere fatto il piantaggio viene prima riscaldata (in genere a temperature tra i 90 e i 250°C) sarà possibile espandere notevolmente la dimensione del foro (dilatazione termica) permettendo così l'inserimento o la rimozione del componente che, una volta raffreddatosi, tornerà alla sua dimensione originale.


L'impiego del riscaldamento a induzione come tecnica di preriscaldamento dei componenti per operazioni di montaggio e smontaggio a caldo è sempre più diffusa nella aziende che vogliono incrementare la velocità produttiva e migliorare la qualità dei i propri prodotti e processi grazie ai numerosi vantaggi offerti:

● Elevate velocità produttive

● Alta efficienza energetica

● Calore localizzato solo dove necessario, evitando sprechi energetici o surriscaldamenti non voluti

● Uniformità di riscaldamento

● Massimo controllo e ripetibilità del processo

● Allunga la vita dei componenti meccanici grazie a un corretto metodo di montaggio

● Facile integrazione nelle linee di produzione

● Sicurezza: nessuna fiamma libera e fumi tossici

● Ingombri ridotti e maggiori spazi liberi



Amind Italia ha maturato una grande esperienza nell'applicazione del riscaldamento a induzione per processi di piantaggio e calettamento a caldo e può vantare vasta gamma prodotti in grado di soddisfare ogni esigenza produttiva:

Riscaldatori a induzione Ambrell EasyHeat e Ambrell EkoHeat
Convertitori di frequenza con potenze da 2 a 800kW e frequenze da 0.5 a 400kHz.
La migliore soluzione per l'automazione industriale del processo di riscaldamento.

Riscaldatori a induzione Betex 50/60Hz
Riscaldatori a induzione a frequenza di rete per il montaggio a caldo di cuscinetti, ingranaggi, flange, ruote, pulegge e organi di trasmissione.
Soluzione ideale per officine meccaniche, piccole linee di produzione o esecuzioni speciali.

Riscaldatori a induzione Betex MF Quick Heater
Riscaldatori a induzione a media frequenza per il montaggio e smontaggio a caldo di cuscinetti, ingranaggi, flange, ruote, pulegge, organi di trasmissione e per il preriscaldo di ogni tipo di componente.
Soluzione ideale per officine meccaniche, linee di produzione o esecuzioni speciali.



Visita la nostra la galleria applicativa per scoprire alcune tra le infinite soluzioni a induzione per il piantaggio a caldo:

Esempi applicativi

cuscinetti, ingranaggi, flange, ruote, pulegge, bussole, giunti, anelli di tenuta, mozzi, boccole, bielle, spinotti, sedi e alloggiamenti di cuscinetti, carcasse motori elettrici, ruote e cerchioni ferroviari..


Video

Guarda i nostri video applicativi di piantaggio a caldo

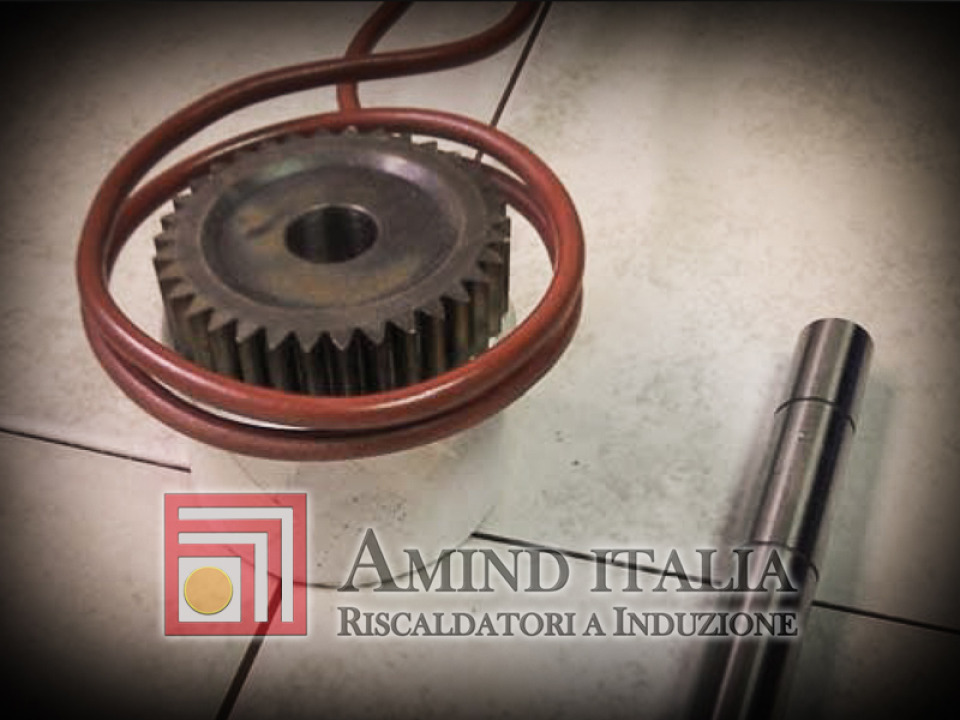

Riscaldo per il calettamento di un ingranaggio




Calettamento di un ingranaggio su un albero





Montaggio a caldo di un cuscinetto








Esempi applicativi

Calettamento di ingranaggi su albero a camme
Riscaldare ingranaggi di alberi a camme sia in alluminio che in acciaio in meno di 4 minuti per il calettamento sull’albero.
Vedi scheda
Calettamento di anello di grafite in anello di acciaio
Inserire un anello di grafite in un anello esterno in acciaio. E’ necessario un accurato riscaldo dell’acciaio fino alla temperatura di 538...
Vedi scheda
Inserimento di parti di acciaio in struttura di alluminio di pompa carburante
Riscaldare fino a 190 °C la struttura di alluminio di una pompa per carburante per permettere il calettamento di tre componenti di acciaio. Attualmente...
Vedi scheda
Calettamento di albero in acciaio su ingranaggio per albero a camme
Riscaldare un ingranaggio per albero a camme per il calettamento su un albero di acciaio. La temperatura di 260 °C è richiesta per una dilatazione...
Vedi scheda
Calettamento di tubo di acciaio
Riscaldare tubo di acciaio a una temperatura di 260-538 °C, per un’operazione di calettamento. Determinare la dilatazione del diametro interno...
Vedi scheda

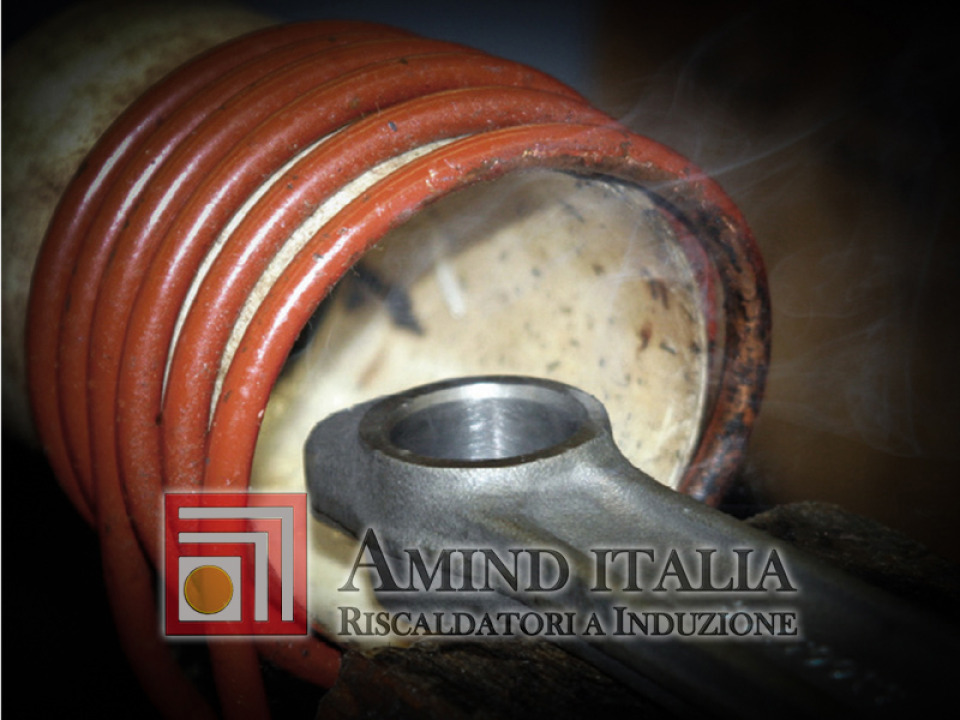

Piantaggio biella spinotto
Riscaldare il piede di una biella per l'accoppiamento dello spinotto.
Vedi scheda

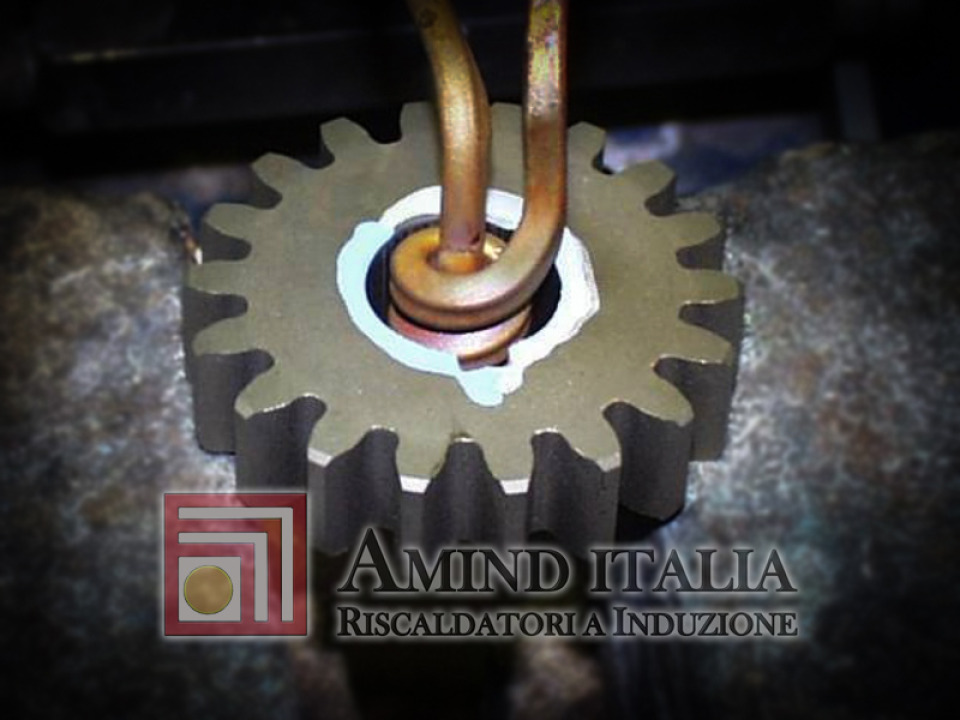

Calettamento di un ingranaggio su un albero
Riscaldare il foro di un ingranaggio in acciaio temprato per l'accoppiamento su di un albero.
Vedi scheda

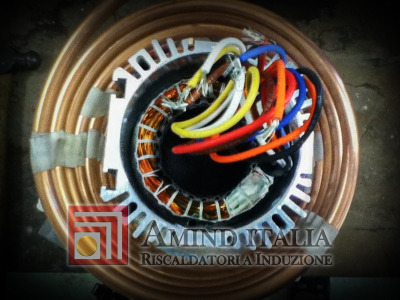

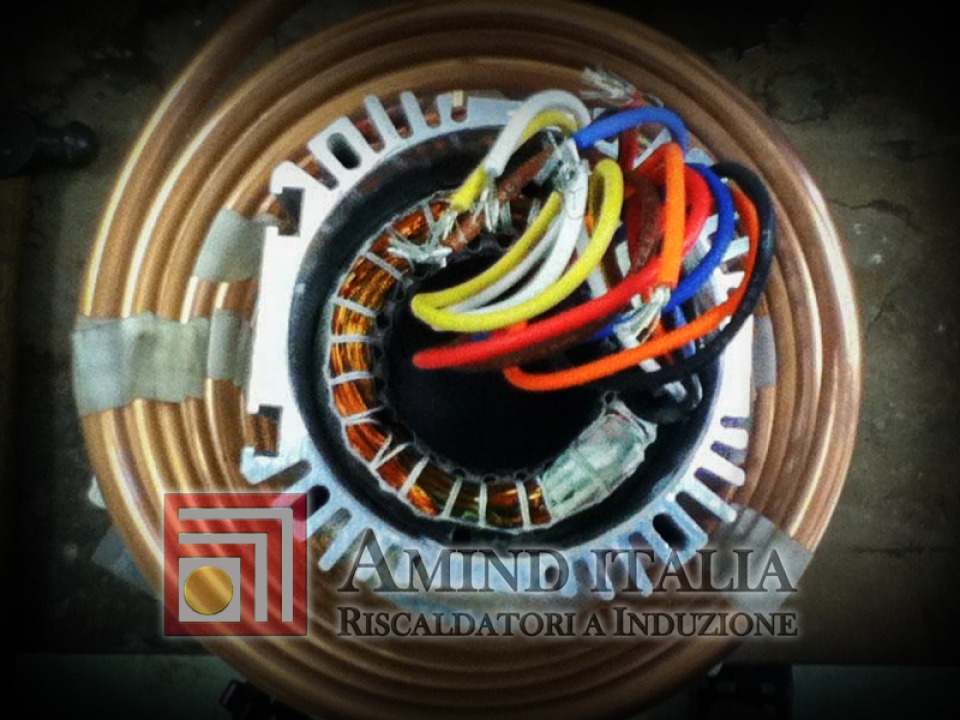

Calettamento di un motore elettrico in una carcassa di alluminio
Riscaldare la carcassa di alluminio di un motore elettrico a 204°C per l'assemblaggio dello statore
Vedi scheda
Calettamento di un ingranaggio sull'albero di un motore
Riscaldare un ingranaggio di acciaio per l'accoppiamento su di un albero di un motore automobilistico
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 16 kg
Riscaldare un cuscinetto a rulli orientabili modello 23130, dilatare il componente per il calettamento su un albero in un tempo di circa...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 16kg
Riscaldare un cuscinetto a rulli orientabili modello 23130, dilatare il componente per il calettamento su un albero in un tempo massimo di 8...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 43 kg
Riscaldare un cuscinetto a rulli orientabili modello 22240, dilatare il componente per il calettamento su un albero in un tempo massimo...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 43 kg
Riscaldare un cuscinetto a rulli orientabili modello 22240, dilatare il componente per il calettamento su un albero in un tempo di...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 43 kg
Riscaldare un cuscinetto a rulli orientabili modello 22240, dilatare il componente per il calettamento su un albero in un tempo massimo di 1...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 64 kg
Riscaldare un cuscinetto a rulli orientabili modello 23148, dilatare il componente per il calettamento su un albero in un tempo massimo di 2...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 64 kg
Riscaldare un cuscinetto a rulli orientabili modello 23148, dilatare il componente per il calettamento su un albero in un tempo di circa...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 64 kg
Riscaldare un cuscinetto a rulli orientabili modello 23148, dilatare il componente per il calettamento su un albero in un tempo massimo di 5...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 64 kg
Riscaldare un cuscinetto a rulli orientabili modello 23148, dilatare il componente per il calettamento su un albero in un tempo massimo di 1...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 64 kg
Riscaldare un cuscinetto a rulli orientabili modello 23148, dilatare il componente per il calettamento su un albero in un tempo di circa 2".
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 96 kg
Riscaldare un cuscinetto a rulli orientabili modello 23156, dilatare il componente per il calettamento su un albero in un tempo massimo di 4...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 96 kg
Riscaldare un cuscinetto a rulli orientabili modello 23156, dilatare il componente per il calettamento su un albero in un tempo massimo di 2...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 96 kg
Riscaldare un cuscinetto a rulli orientabili modello 23156, dilatare il componente per il calettamento su un albero in un tempo massimo di 1...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 96 kg
Riscaldare un cuscinetto a rulli orientabili modello 23156, dilatare il componente per il calettamento su un albero in un tempo massimo di 5...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 96 kg
Riscaldare un cuscinetto a rulli orientabili modello 23156, dilatare il componente per il calettamento su un albero in un tempo massimo...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 220 kg
Riscaldare un cuscinetto a rulli orientabili modello 175296, dilatare il componente per il calettamento su un albero in un tempo di massimo ...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 220 kg
Riscaldare un cuscinetto a rulli orientabili modello 175296, dilatare il componente per il calettamento su un albero in un tempo di massimo ...
Vedi scheda
Montaggio a caldo di un cuscinetto a rulli orientabili da 220 kg
Riscaldare un cuscinetto a rulli orientabili modello 175296, dilatare il componente per il calettamento su un albero in un tempo di massimo ...
Vedi scheda

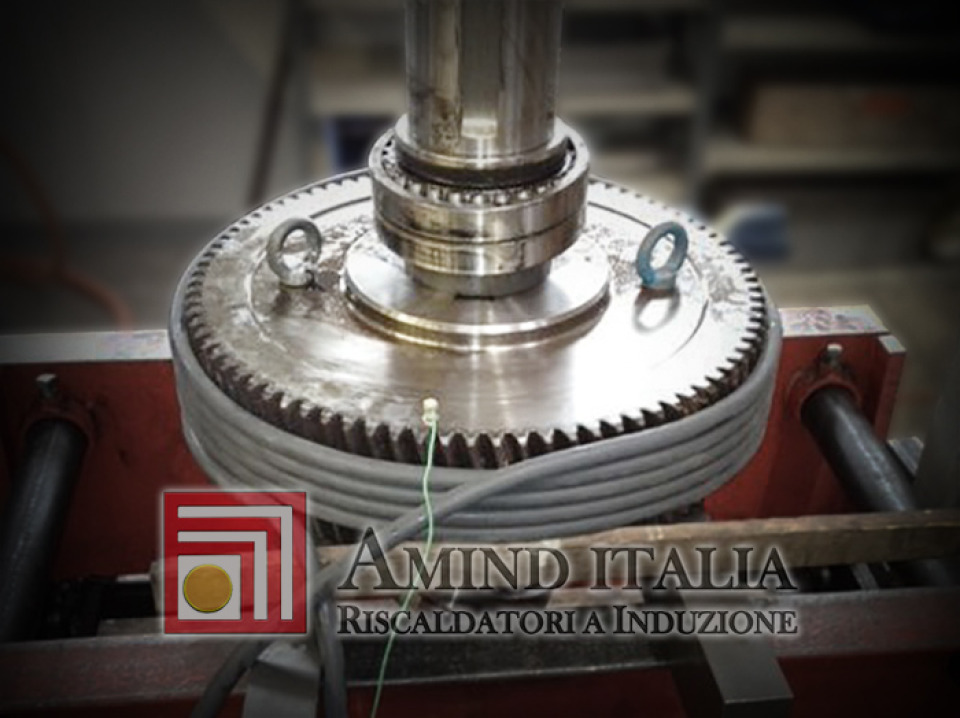

Montaggio a caldo di una ruota dentata da 300 kg
Riscaldare un ingranaggio da 300 kg, dilatare il componente per il calettamento su un albero in un tempo massimo di 15".
Vedi scheda
Montaggio a caldo di una ruota dentata da 300 kg
Riscaldare un ingranaggio da 300 kg, dilatare il componente per il calettamento su un albero in un tempo massimo di 50".
Vedi scheda
Montaggio a caldo di una ruota dentata da 300 kg
Riscaldare un ingranaggio da 300 kg, dilatare il componente per il calettamento su un albero in un tempo massimo di 7".
Vedi scheda
Calettamento un anello di acciaio su una boccola di grafite
Riscaldare a 540°C un alloggiamento ad anello di acciaio per il calettamento di una boccola di grafite.
Vedi scheda
Montaggio dell'albero del rotore sul telaio di una turbina eolica
Montare a caldo l'albero del rotore e i cuscinetti sul sopporto di una turbina eolica.
Vedi scheda
Riscaldamento di un cuscinetto a rulli orientabili per l'installazione su un albero
Riscaldare un cuscinetto a rulli orientabili per il montaggio su un albero di trasmissione. Il riscaldamento del cuscinetto deve essere estremamente...
Vedi scheda

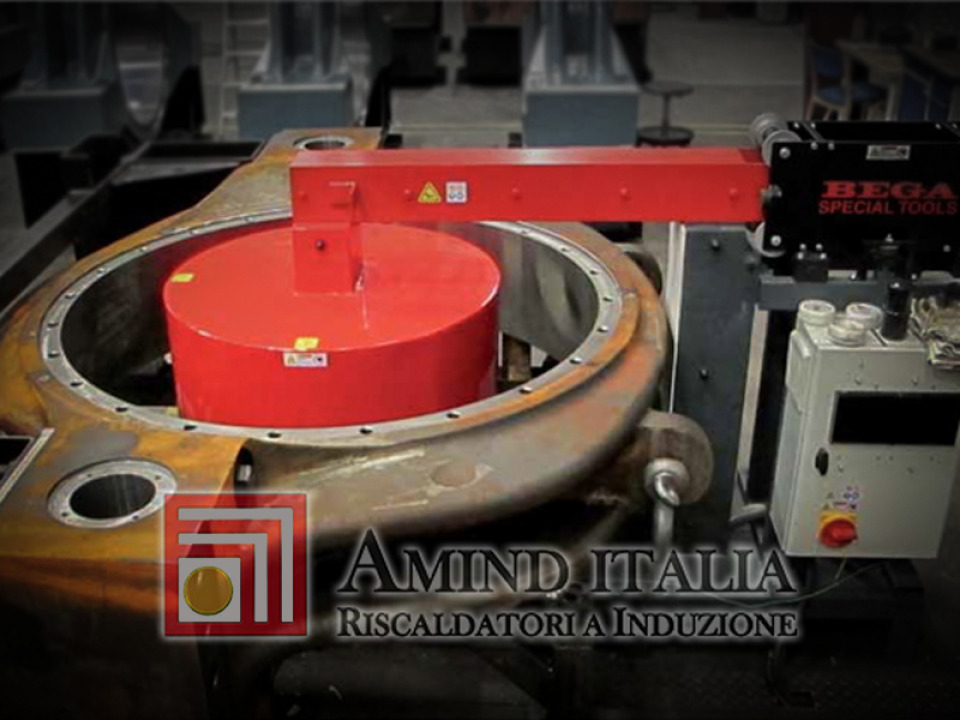

Montaggio a caldo del cuscinetto di una puleggia motrice
Riscaldare il foro di una grossa puleggia per il calettamento di un cuscinetto a rulli orientabili
Vedi scheda
Calettamento carcassa/statore di un motorino di avviamento in alluminio
Riscaldare la carcassa di un motorino elettrico per il calettamento dello statore in una linea di produzione automatizzata
Vedi scheda
Calettamento della girante su un albero di una turbina
Assemblare una turbina riscaldando la girante e calettandola sull'albero
Vedi scheda
Calettamento di un cuscinetto su una puleggia
Riscaldare una puleggia di alluminio per il montaggio a caldo di un cuscinetto
Vedi scheda
