Scheda applicativa torna agli esempi applicativi

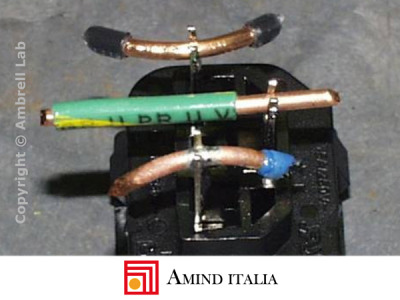

Saldatura dei fili su tre connettori di una presa elettrica


Obiettivo

Saldare tre fili sui tre connettori di una presa elettrica passaparete


Materiali

Presa elettrica con 3 connettori da 5mm di lunghezza, spessore 1,25mm. Fili di rame da 2mm di diametro


Temperatura
200°C

Frequenza
324 kHz

Apparecchiature

Riscaldatore a induzione con potenza 1.5 kW equipaggiato con una workhead contenente un condensatore da 1,5 µF.
Un induttore a solenoide a due spire progettato e realizzato appositamente per questa applicazione.


Processo

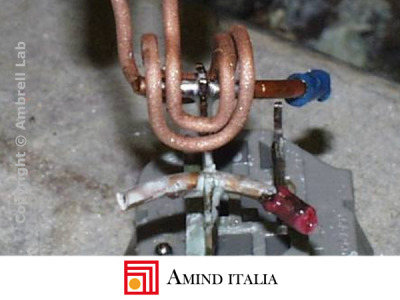

I connettori vengono posizionati all'intenro dell'induttore e vengono saldati uno alla volta in 2 secondi. Il tempo ciclo per la saldatura dei tre fili è di 8-9 secondi in totale.


Risultati

Il riscaldamento a induzione ha portato numerosi vantaggi produttivi:

il riscaldamento è molto rapido e localizzato solo dove necessario

il processo è ripetibile e le saldature sono di ottima qualità

distrubuzione del calore e saldature uniformi

il processo è facilemente autimatizzato e non necessità nessuna manodopera
