Riscaldare alla temperatura di 1121 °C in un tempo compreso tra 9 e 16 secondi, una billetta in lega Inconel per una successiva operazione di forgiatura. Applicazione per settore aeronautico.
Lingotti piccoli, in lega Inconel (diametro esterno 9,9 mm, lunghezza 17,8 mm) e apposito crogiolo ceramico (diam. est. 25 mm, diam. int. 18 mm, altezza 35 mm) Lingotti grandi, in lega Inconel (diametro esterno 12,7 mm, lunghezza 25,4 mm) e apposito crogiolo ceramico (diam. est. 32 mm, diam. int. 22 mm, altezza 35 mm)
Convertitore di frequenza a componenti solidi con 5 kW di potenza, con stazione remota di riscaldo.
Un induttore a 4 spire, realizzato specificamente per questa applicazione.
Pirometro ottico
L’induttore è stato costruito in modo da consentire un riscaldo uniforme di entrambi i tipi di lingotto.
Il lingotto piccolo è stato inserito nel suo crogiolo e posizionato all’interno dell’induttore.
Il pirometro ottico ha rilevato la temperatura del materiale e regola la potenza del convertitore per mantenere costante tale valore.
La medesima procedura è stata ripetuta per il secondo tipo di lingotto.

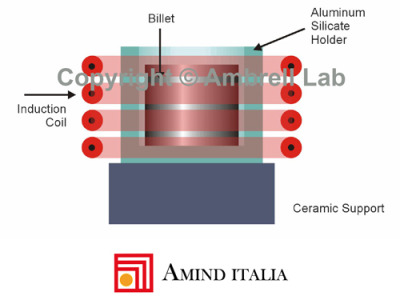

L’illustrazione mostra schematicamente il processo di riscaldo dei cilindretti in lega Inconel. L’uso di un crogiolo in silicato di alluminio permette di limitare la dispersione termica del materiale (che raggiunge la temperatura di circa 1100 °C).
L’induttore è costruito specificamente per questa applicazione ed è di tipo a solenoide a 4 spire.
In entrambi i casi si sono ottenuti risultati ottimali con un ciclo di riscaldo totale di 12 secondi.
