Scheda applicativa torna agli esempi applicativi

Saldobrasatura di una placchetta di metallo duro su un nastro bimetallico rame/acciaio


Obiettivo

Riscaldare l'assieme nastro di acciaio/rame e placchetta di metallo duro fino alla temperatura di fusione della lega di brasatura.


Materiali

nastro bimetallico rame/acciaio placchetta di metallo duro nastrino di lega di brasatura preformata disossidante bianco


Temperatura
704C

Frequenza
250 kHz

Apparecchiature

Sistema di riscaldamento a induzione Ambrell EasyHeat da 2 kW, frequenza 150-400 kHz, con workhead contenente due condensatori per una capacità totale di 0,66 µF.

Un induttore a solenoide progettato appositamente per questa applicazione.


Processo

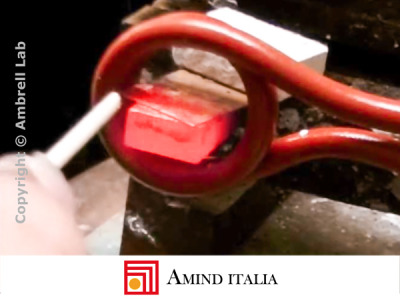

Le parti sono state ricoperte di disossidante, assemblate e inserite all'interno dell'induttore.
La lega prefomata è stata messa tra la placchetta e il nastro bimetallico, a sua volta appoggiato su un blocco di grafite (suscettore).
Il suscettore permette al nastro sottile di riscaldarsi in modo uniforme unitamente alla placchetta.
La scelta della lega preformata è dovuta alla necessità di dosarla con precisione per una riuscita ottimale del giunto. Durante la fase di riscaldamento i componenti devono essere tenuti ben fermi (utilizzando materiale ceramico) per contrastare le spinte create dall'ebollizione del disossidante.


Risultati

● Velocità: il riscaldamento uniforme richiede pochi secondi, non otttenibile con l'uso di una torcia.
● Riscaldamento preciso e ripetibile: a differenza di un sistema a fiamma, l'induzione permette la ripetibilità assoluta del processo
● Sicurezza: non ci sono fiamme libere o fumi di combustione: il metodo è più sicuro e comodo per l'operatore, anche non specializzato
