Scheda applicativa torna agli esempi applicativi

Tempra superficiale albero di rotore


Obiettivo

Temprare l‘ingranaggio della parte finale di un albero di rotore, per ottenere una durezza HRC 58-65 con profondità 0,05 mm nel punto massimo del dente e durezza HRC 49-55 con profondità 0,25 mm nel punto minimo tra due denti.


Materiali
Albero di rotore in acciaio lungo 178 mm (7 pollici) e diametro dell’ingranaggio di circa 13 mm (1/2 pollice).

Temperatura
925 °C

Frequenza
92 kHz

Apparecchiature

Convertitore di frequenza Ambrell con 20 kW di potenza.
Stazione remota di riscaldo contenente due condensatori per un totale di 0,5 µF.

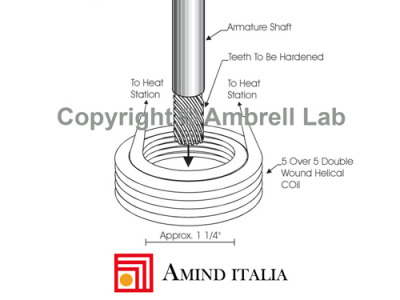

Induttore a doppia spirale circolare a 5 spire più 5, realizzato specificamente per questa applicazione. Diametro interno di circa 32 mm (1e1/4 pollici).


Processo

L’ingranaggio è stato riscaldato utilizzando vari tipi di induttori. Sono state condotte inoltre varie sessioni di prove utilizzando un regolatore esterno (con ingresso 4-20 mA) per simulare diverse crescenti curve di tensione. La combinazione di questi elementi variabili ha permesso di condurre gli esperimenti di laboratorio che hanno fatto raggiungere i risultati di durezza e profondità richiesti.


Risultati

Si è calcolato che per ottenere le durezze e profondità desiderate è necessario riscaldare l’ingranaggio fino a 925°C in 2,5 secondi.
