Calettamento di anello di grafite in anello di acciaio


Obiettivo

Inserire un anello di grafite in un anello esterno in acciaio. E’ necessario un accurato riscaldo dell’acciaio fino alla temperatura di 538 °C. A questa temperatura l’acciaio si dilata a sufficienza per inserire la guarnizione di grafite. Per la produzione si richiede un tempo di ciclo di 4 pezzi al minuto.


Materiali
Anello di acciaio (AISI 4340) di diametro esterno 203 mm (8) e interno197 mm (7,75) e spessore 23 mm (0,895). Anello di guarnizione in grafite.

Temperatura
538 C

Frequenza
132 kHz

Apparecchiature

Convertitore di frequenza Ambrell a componenti solidi con 10 kW di potenza.
Stazione remota di riscaldo con 8 condensatori.
Un induttore realizzato specificamente per questa applicazione.


Processo

Con il sistema di riscaldo ad induzione Ambrell e l’induttore costruito specificamente per questa applicazione è stato possibile riscaldare l’anello di acciaio a 538 °C in 14 secondi. E’ stato quindi inserita senza difficoltà la guarnizione di grafite all’interno dell’anello dilatato.

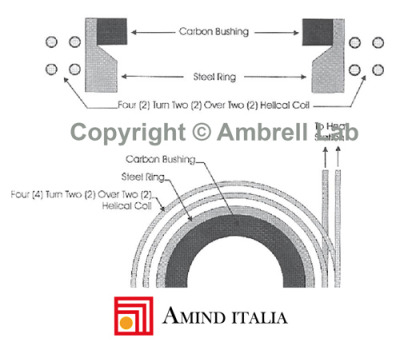

L’illustrazione mostra schematicamente la forma dell’induttore speciale realizzato per questa applicazione, formato da 2+2 spire affiancate, allo scopo di massimizzare l’efficienza e l’uniformità del riscaldo dell’anello di acciaio per l’inserimento della guarnizione in grafite .
