Scheda applicativa torna agli esempi applicativi

Montaggio dell'albero del rotore sul telaio di una turbina eolica


Obiettivo

Montare a caldo l'albero del rotore e i cuscinetti sul sopporto di una turbina eolica.


Settore

Costruzione di turbine eoliche


Materiali

● Telaio in ghisa (10 ton)
● Albero del rotore
● 2 cuscinetti a rulli orientabili


Temperatura
110°C

Frequenza
11 kHz

Apparecchiature

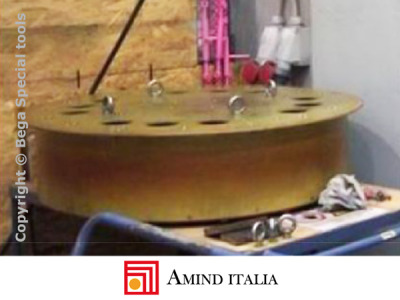

Due riscaldatori a induzione Betex MF Quick Heater da 22kW di potenza dotati di due induttori fissi sviluppati appositamente per questa applicazione. I due induttori riscaldano gli alloggiamenti dei cuscinetti dall'interno.


Processo

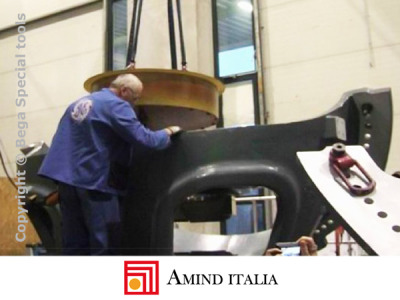

1. I due induttore realizzati per questo tipo di intervento vengono posizionati nelle due sedi dei cuscinetti

2. Si posiziona la termocoppia per la lettura della temperatura sull'area del supporto da riscaldare

3. Si accendono i due generatori a induzione. Gli alloggiamenti si riscaldano fino al raggiungimento della dilatazione termica desiderata

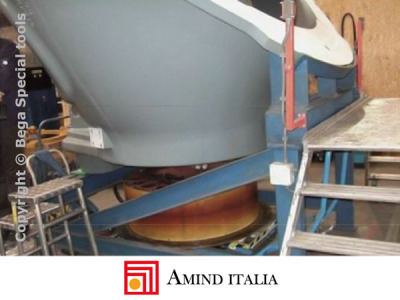

4. Si rimuovono gli induttori

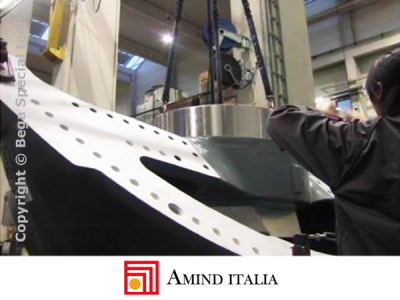

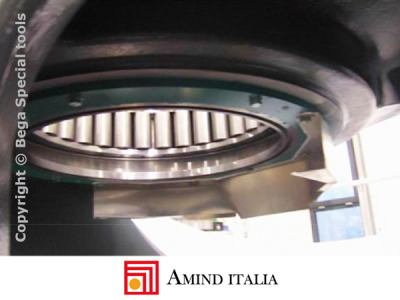

5. Si caletta il primo cuscinetto nel suo alloggiamento

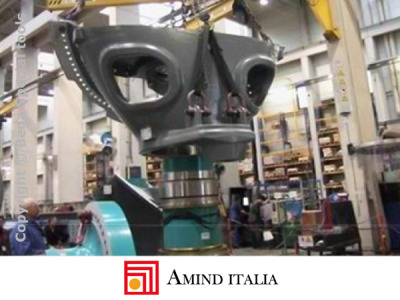

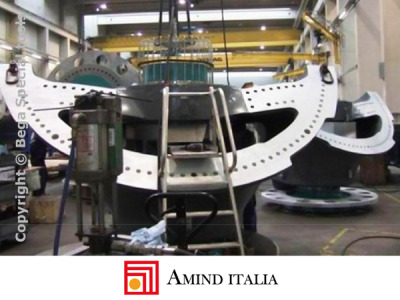

6. Si posiziona il telaio sull'albero dove sono è gia stato calettato il secondo cuscinetto


Risultati

Il metallo attorno alla sede del cuscinetto raggiunge una temperatura di 110°C in circa 1 ora.

Il riscaldamento a induzione permette di riscaldare il componenti in modo rapido, preciso e pulito. Si sono ridotti significativamente i tempi di produzione e l'operazione di montaggio si è semplificata.
