Scheda applicativa torna agli esempi applicativi

Brasatura di componenti idraulici di ottone


Obiettivo

Brasare una flangia di ottone a due tubi, per la riparazione di un componente navale. I pezzi hanno varie dimensioni.


Materiali

Vari tubi di ottone di diametro compreso tra 76 e 203 mm. Flangia di ottone Anelli di lega di brasatura e disossidante.


Temperatura
750 C

Frequenza
100 kHz

Apparecchiature

Convertitore di frequenza Ambrell a componenti solidi con 20 kW di potenza e gamma di frequenza 50-150 kHz.
Stazione remota di riscaldo contenente 8 condensatori da 1,0 µF, per una capacità totale di 1,00 µF.
Un induttore multispira realizzato specificamente per questa applicazione.




Processo

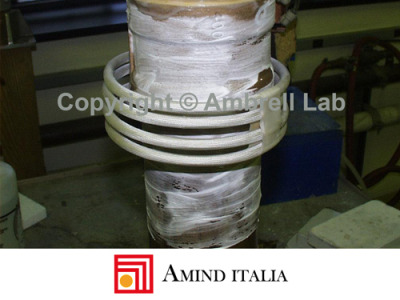

I componenti, sono stati puliti e assemblati con l’anello di lega di brasatura. Tutto l’assieme è stato ricoperto di disossidante. L’induttore è posizionato attorno ad un punto di giunzione, e avviato il riscaldo, la temperatura giunge a 750°C in modo uniforme permettendo alla lega di fondere e distribuirsi nel giunto. Spostando l’induttore attorno al secondo punto di giunzione, si ripete il riscaldo per la seconda brasatura.
Il tempo di riscaldo arriva a parecchi minuti nel caso dei diametri maggiori.


Risultati

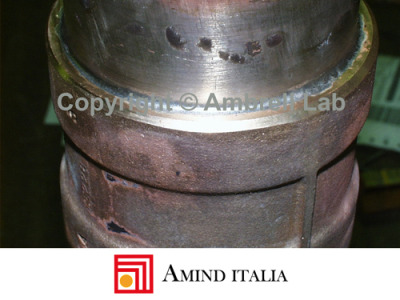

L’induttore utilizzato permette il riscaldo uniforme ed efficace, riduce i tempi di lavorazione e la conduzione del calore all’interno dei tubi di ottone.
