Scheda applicativa torna agli esempi applicativi

Montaggio a caldo di un cuscinetto a rulli orientabili da 220 kg


Obiettivo

Riscaldare un cuscinetto a rulli orientabili modello 175296, dilatare il componente per il calettamento su un albero in un tempo di massimo 40".


Settore

Costruzione e manutenzione di macchine


Materiali

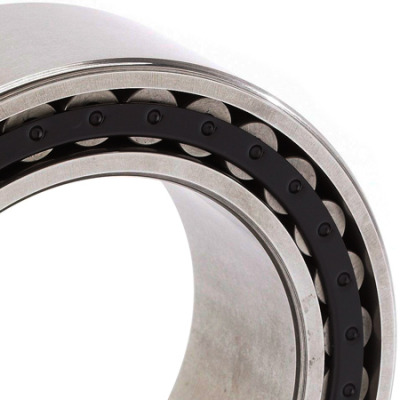

Cuscinetto a rulli orientabili modello 175296 (ID 350mm, OD 580mm, peso 220 kg)

Temperatura
110C

Frequenza
50 Hz

Apparecchiature

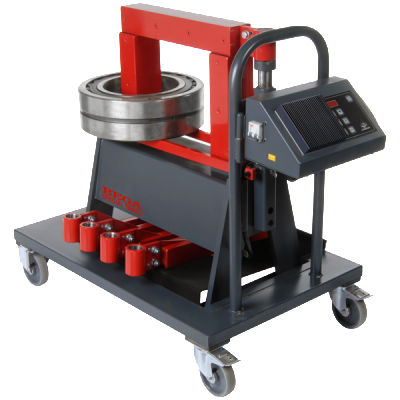

Riscaldatore a induzione per cuscinetti Betex 50/60Hz 38ZFD con 12kVA di potenza dotato di gioghi standard.


Processo

l cuscinetto viene inserito un posizione verticale nell'apposito alloggiamento del riscaldatore. Si accende il riscaldatore, al termine del riscaldamento un segnale acustico avvisa l'operatore che preleva il cuscinetto e lo inserisce in posizione nella sua sede. La dilatazione termica è sufficiente a superare l'interferenza tra albero e cuscinetto e ne permette l'accoppiamento meccanico.


Risultati

Il cuscinetto raggiunge la temperatura di 110°C in 39'50''.

Il riscaldamento a induzione permette di riscaldare il componente in modo preciso, pulito, rapido e efficiente.
Inoltre una corretta procedura di montaggio previene i danni e allunga la vita del componente.
