Scheda applicativa torna agli esempi applicativi

Montaggio a caldo di un cuscinetto a rulli orientabili da 16 kg


Obiettivo

Riscaldare un cuscinetto a rulli orientabili modello 23130, dilatare il componente per il calettamento su un albero in un tempo di circa 30".


Settore

Costruzione e manutenzione di macchine


Materiali

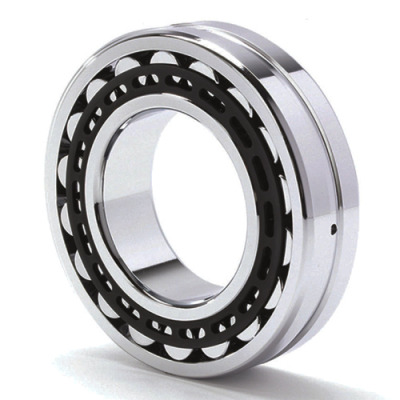

Cuscinetto a rulli orientabili modello 23130 (ID 150mm,OD 250mm, h80mm, peso 16kg)

Temperatura
110C

Frequenza
50 Hz

Apparecchiature

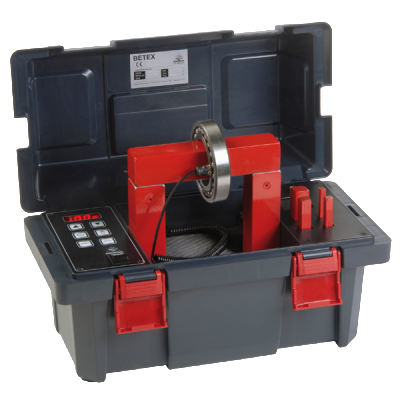

Riscaldatore a induzione per cuscinetti Betex 50/60Hz 22ELD con 3,6kVA di potenza dotato di gioghi standard.


Processo

Il cuscinetto viene inserito un posizione verticale nell'apposito alloggiamento del riscaldatore. Si accende il riscaldatore, al termine del riscaldamento un segnale acustico avvisa l'operatore che preleva il cuscinetto e lo inserisce in posizione nella sua sede. La dilatazione termica è sufficiente a superare l'interferenza tra albero e cuscinetto e ne permette l'accoppiamento meccanico.


Risultati

Il cuscinetto raggiunge la temperatura di 110°C in 31'21''.

Il riscaldamento a induzione permette di riscaldare il componente in modo preciso, pulito, rapido e efficiente.
Inoltre una corretta procedura di montaggio previene i danni e allunga la vita del componente.
